自流平水泥 这是一种流动性极佳的水泥基砂浆，用于打造光滑、平整且水平度良好的地面。与定量水混合后，只需少量人工辅助即可在基层上自行铺展。.
该材料通常用作PVC地板、乙烯基地板、地毯、木地板、陶瓷地砖及其他地面饰面的基层材料。高强度产品还可作为工厂、仓库、商店、办公室、医院、展览厅及其他室内空间的裸露磨耗层使用。.
尽管名称中含有“自流平”一词，但自流平水泥并不能完全自动完成所有工序。必须正确处理基层并涂刷底漆。此外，还必须在该材料的工作时间内完成搅拌、浇注、摊铺和排气等工序。.
最终质量取决于流动性、稳定性、凝固时间、强度、收缩率、附着力以及表面外观之间的平衡。.
什么是自流平水泥？
自流平水泥更准确的技术名称是 水泥基自流平砂浆 或水泥基自流平砂浆。.
它通常以……的形式提供 工厂生产的干粉. 施工人员在施工前会加入定量的纯净水。部分产品可能会额外使用液体聚合物，但单组分干混系统更为常见。.
一种典型的自流平水泥配合比包含水硬性水泥、细骨料、矿物填料、聚合物、高效减水剂、, 纤维素醚, 消泡剂和凝固控制添加剂。.
与普通混凝土不同，自流平砂浆通常不含大颗粒骨料。其细颗粒结构使材料能够流入细微凹陷处，从而形成平整的表面。.
ASTM C1708/C1708M 将自流平砂浆定义为水硬性水泥、细骨料、聚合物、填料及其他添加剂的专有混合物。 现行标准涵盖两类产品：一类用作地面饰面层下的找平层，另一类用作直接作为磨耗面的覆盖层。该标准还包括用于评估初始流动性、流动性保持时间、自愈时间、凝结时间、抗压强度和抗弯强度的试验方法。参见 ASTM C1708/C1708M-26。.
自流平水泥是如何起作用的？
自流平水泥之所以能发挥作用，是因为其新鲜状态下的流变学特性经过了精心控制。.
高效减水剂能使水泥颗粒分散，使砂浆在不使用过多水的情况下仍能达到高流动性。细骨料和填料形成了均匀的颗粒结构。聚合物可提高粘结力，并有助于硬化层承受正常的施工应力。.
纤维素醚和其他稳定剂可防止水分与细小颗粒过早分离。消泡剂可控制混合过程中混入的空气。加速剂和缓凝剂则用于调节混合、流动、凝结以及早期强度发展之间的间隔时间。.
当配比正确时，材料会在自重作用下流动，但保持均匀。它不会释放过多的水分，不会导致砂粒沉降，也不会形成富含水泥的薄弱表层。.
施工人员通常使用抹刀、抹平板或类似工具，将砂浆抹平至所需厚度。随后可使用带刺滚筒排出夹杂的空气，并使相邻浇筑区域的边缘自然过渡。.
目标是实现自适应调整，而非完全自动的安装。.
自流平水泥由什么组成？
| 组件 | 主要功能 |
|---|---|
| 波特兰水泥 | 通过水泥水化提供强度 |
| 铝酸钙或其他快凝胶结剂 | 有助于形成受控环境并促进早期强度发展 |
| 细石英砂 | 建造砂浆结构，并控制成本和收缩 |
| 矿物填料 | 可改善颗粒堆积性、表面平滑度及一致性 |
| 可再分散性聚合物粉末 | 有助于提高粘结力、内聚力和变形性能 |
| 聚羧酸类高效减水剂 | 在受控用水需求下产生大流量 |
| HPMC 或 HEMC | 控制 保水, 凝聚性、渗出性和流动稳定性 |
| 消泡剂 | 减少夹带空气和表面针孔 |
| 加速器或减速器 | 调整训练时间和力量发展 |
| 防收缩添加剂 | 有助于控制干燥过程中的尺寸变化 |
| 颜料 | 为装饰性磨损表面增添色彩 |
材料的设计不能仅仅通过增加某种添加剂，直到出现所需的性能为止。每种成分都会同时影响多种性能。.
例如，增加减水剂用量可能会提高摊铺性，但用量过多可能会导致离析或延迟凝结。增加纤维素醚用量可能会提高内聚性和保水性，但也会降低流动性并引入额外的空气。.
一款可靠的配方是一种经过调控的平衡，而不仅仅是一堆高性能成分的简单组合。.
自流平水泥的主要类型
自流平找平层
自流平找平层用于在铺设其他地面饰面之前，将地面整平。.
常见的地表覆盖材料包括PVC、乙烯基、地毯、强化地板、木地板、瓷砖以及某些树脂系统。底层材料可修正表面不平整处，为最终的覆盖层提供更平整的基底。.
底层材料并不一定适合作为裸露地面使用。其表面可能不具备直接承受人流所需的耐磨性、防污性、色泽一致性或耐久性。.
只有在自流平层达到规定的干燥度和强度后，才应铺设面层。.
高强度自流平面层
自流平面层（有时也称为自流平覆盖层或磨耗层）的设计初衷是保持其暴露在外。.
与标准基层相比，它通常需要更高的表面硬度、抗压强度、耐磨性、附着力和耐久性。它可用于工厂、车间、仓库、零售店、展厅以及其他商业或工业区域。.
有些产品可作为成品水泥基地面使用；另一些产品则可作为保护性涂层或树脂地板系统的平整基层。.
产品数据表中必须注明该材料适用于外露使用环境。普通底层材料不应仅通过涂刷密封剂就直接作为磨耗层使用。.
彩色自流平面层
彩色自流平水泥含有颜料或装饰材料，适用于水泥基表面需要保持可见的情况。.
它既能呈现更具装饰性的效果，又能满足耐磨面层的流畅性和强度要求。该材料广泛应用于商店、办公室、画廊、餐厅、住宅内部及其他注重设计的空间。.
颜色的均匀性往往难以控制。含水量、搅拌时间、批次差异、基材吸水性、固化条件、涂层厚度以及表面处理方法都会影响最终的色调。.
有色水泥基地面可能会出现自然的色调变化。不应期望其外观与工厂生产的片材地板或不透明树脂涂层一样均匀一致。.
自流平水泥用于哪些场合？
自流平水泥既适用于新建工程，也适用于翻新工程。其主要用途取决于该产品是作为基层还是面层。.
| 应用领域 | 典型用途 |
|---|---|
| 住宅楼 | 木地板、强化地板、地毯、乙烯基地板和瓷砖下方的找平 |
| 办事处 | 基层处理或装饰性水泥基地面 |
| 医院 | 弹性地板下方的平整基层 |
| 购物中心 | 地面处理或符合标准的商用面层 |
| 展厅 | 大面积平滑及装饰表面 |
| 体育设施 | 弹性地板或运动地板系统下的找平层 |
| 工厂 | 工业涂料用高强度面层或底层 |
| 仓库 | 重型面层，该产品适用于车流量较大的区域 |
| 研讨会 | 地板翻新与精密找平 |
| 酒店和餐馆 | 最终饰面下方的装饰性面层或基层 |
必须根据实际的通行量、冲击、水、化学物质、温度和清洁条件，确认产品的适用性。.
一种专为干燥的住宅房间设计的自流平找平层，可能不适用于室外装卸区或化工处理车间地面。.
水泥基自流平砂浆的优点
自流平水泥具有高流动性，能形成光滑的表面，且无需像某些传统地面砂浆那样进行振捣和反复抹平。.
它能够快速覆盖大面积区域，并减少人工地面找平所需的体力劳动。采用泵送施工方式可进一步提高大型商业项目的施工效率。.
细密的颗粒结构可形成光滑的表面，适合铺设薄型地面覆盖材料。这一点很重要，因为细小的凸起或凹陷可能会透过乙烯基和其他弹性材料显现出来。.
如果配比和养护得当，水泥基系统也能提供良好的抗压强度、耐水性和尺寸稳定性。.
这些优点取决于正确的产品选择和使用方法。仅靠高流动性并不能保证良好的强度、附着力或耐久性。.
自流平水泥与传统水泥砂浆的对比
| 财产 | 自流平水泥 | 传统水泥找平层 |
|---|---|---|
| 新鲜口感 | 高流动性 | 半干或塑料 |
| 放置方法 | 浇注或泵送 | 人工铺展、压实和整平 |
| 典型表面 | 细腻柔滑 | 表面较粗糙，可能需要进行额外的精加工 |
| 劳动力需求 | 适用于大型开放区域 | 对人工放置的要求更高 |
| 层厚 | 通常较薄，但具体取决于产品 | 通常用于较厚的涂层 |
| 工作时间 | 通常比较短 | 通常会更长，具体取决于混音情况 |
| 配方复杂性 | 高 | 较低 |
| 材料成本 | 每单位干物质含量更高 | 通常较低 |
| 主要用途 | 高精度找平与平整地面处理 | 厚层铺筑、坡度形成及整体找平 |
自流平水泥并不总是用于构建较大坡度或修正地板高度差异较大的最佳选择。对于主要找平层，使用找平砂浆、修补砂浆或深层填充系统可能更为经济，随后再铺设一层较薄的自流平层。.
什么样的水泥才算优质自流平水泥？

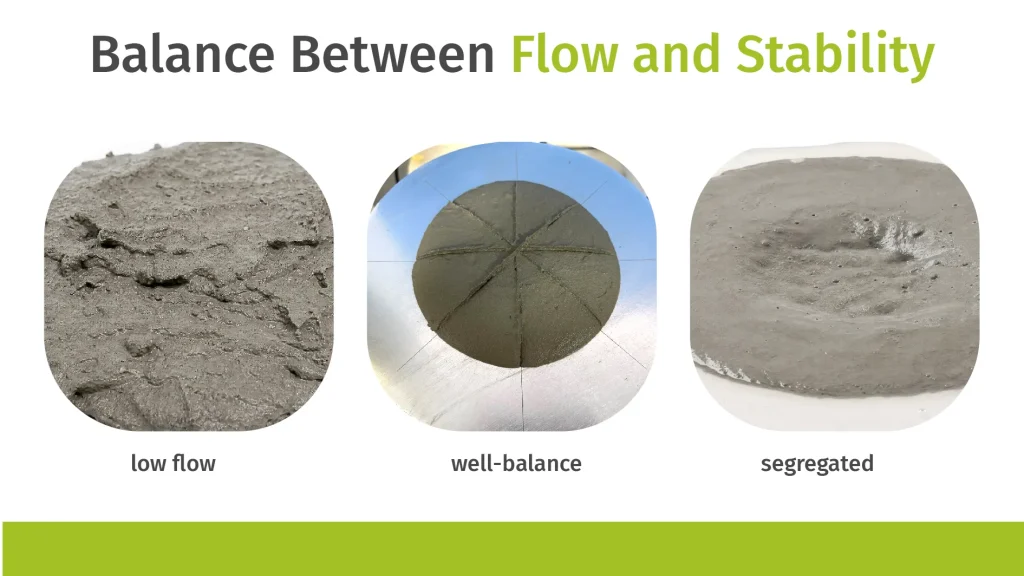

一种优质的自流平砂浆必须具有足够的流动性，以形成平整的表面，但在铺设过程中及铺设后必须保持稳定。.
初始流量
初始流动性指新鲜砂浆在搅拌后短时间内铺展的顺畅程度。若初始流动性差，可能会留下凸起和工具痕迹。.
铺展度过大并不一定更好。过大的流动度可能表明用水量过多或减水剂用量过大，并可能加剧离析现象。.
流量保留
流动性保持时间指砂浆保持有效流动性的时间长度。.
施工人员需要足够的时间来搅拌、运输、浇筑、摊铺以及连接相邻的批次。如果流动性迅速下降，可能会导致接缝明显或表面不平整。.
治愈能力
自愈能力是指砂浆在凝固前填补接缝并使不同浇筑段之间自然融合的能力。.
良好的养护有助于消除耙痕和轻微的表面瑕疵。如果凝固过早开始，这些痕迹可能会残留在最终表面上。.
稳定性
砂浆在流动过程中应保持均匀。水不应浮到表面，骨料也不应沉到底部。.
稳定的配方可减少渗血、离析、表面浮浆薄弱以及整个层内强度不均等问题。.
凝固与初期强度
该产品必须在安装过程中保持足够长的时间处于可操作状态，然后以可控的速度固化。.
快速早期强度可缩短开始行走或铺设地面覆盖物所需的时间。然而，凝结速度过快可能会导致冷接缝，并使大面积区域难以铺设。.
收缩控制
自流平砂浆中细骨料含量较高。因此，控制收缩至关重要。.
水分过多、胶凝材料配比不当、干燥过快、涂层过厚以及养护不当，都会增加开裂或剥离的风险。.
附着力与表面硬度
该层必须与经过处理的基层牢固粘结。面层还需具备足够的表面硬度和耐磨性。.
粘结力取决于基材强度、清洁程度、机械处理、底漆选择、水灰比以及固化情况。即使是强度很高的砂浆，也无法与薄弱的灰尘、油污、油漆或松散的混凝土保持粘结。.
为什么底漆很重要？
底涂剂可控制基材与新鲜自流平砂浆之间的相互作用。.
多孔基材可能吸收水分过快。这可能会降低流平性、影响水化过程、产生针孔，并削弱粘结强度。对于致密或不吸水的基材，可能需要使用底漆来提高附着力。.
底涂剂还能减少多孔地面中的空气渗入新浇砂浆中。这有助于减少气泡和表面针孔。.
例如，西卡（Sika）指出，其SikaLevel底涂有助于防止基层中的水分向基底渗失。该公司还要求在其相应的自流平系统中使用底涂。请参阅SikaLevel的应用说明。.
底漆必须与基材和自流平产品相匹配。普通的墙面底漆不能替代经过测试的地面系统专用底漆。.

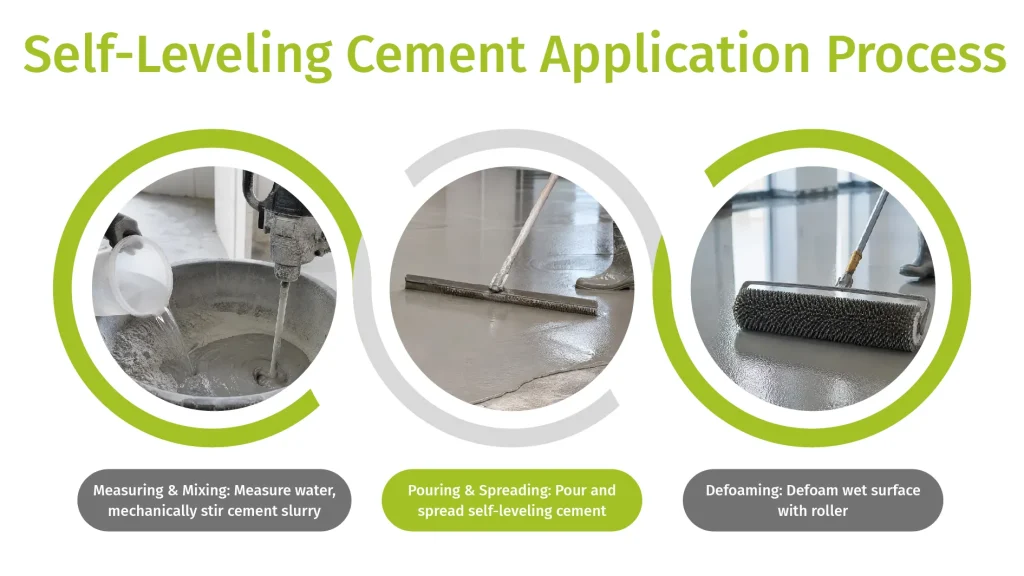

如何铺设自流平水泥
1. 检查基材
检查基层是否存在裂缝、松散材料、空洞、污染物、潮湿、位移以及强度不足等问题。.
自流平砂浆无法修复结构不稳定的地面。活动裂缝和接缝需要制定合适的处理方案。.
2. 清除污染物
清除灰尘、油渍、油脂、蜡、固化剂、脱落的油漆、粘合剂残留物以及任何可能影响粘合的物质。.
可能需要进行机械处理。仅靠清扫通常是不够的。.
3. 修补孔洞和开口
密封所有可能导致液态砂浆渗漏的穿透处、缝隙、地漏、门洞及周边开口。.
在浇筑自流平材料之前，应先修补深孔。除非系统设计有明确规定，否则不应将伸缩缝和移动缝填充得过于坚硬。.
4. 检查湿度状况
当最终铺设的地面覆盖材料或粘合剂对含水率有限制时，应测量基层的含水率。.
自流平水泥无法阻止水蒸气穿过楼板。可能需要单独的防潮系统。.
5. 涂抹合适的底漆
按照规定的涂布量涂刷指定的底漆。避免形成积液和出现未涂覆区域。.
在浇注砂浆之前，应确保底漆达到其技术数据表中规定的状态。.
6. 量水
请严格按照产品规定的用水量进行操作。不同批次之间的用水量应保持一致。.
增加用水量虽可改善初期流动性，但会降低强度、加剧偏析、导致色差，并形成脆弱的表面。.
7. 机械混合
将粉末加入量好的水中，并使用推荐的设备进行混合。.
搅拌直至砂浆质地均匀且无干结块。避免搅拌速度过快，否则可能会混入空气。.
8. 立即倒入
请在材料的工作时间内完成浇筑。开工前应提前规划好劳动力、搅拌站、批次大小及浇筑顺序。.
相邻的浇筑部位应保持足够的湿润度，以便相互融合。.
9. 摊平与排气
使用抹刀或抹平器将材料抹平至所需厚度。如果产品说明中建议使用带刺滚筒，请使用带刺滚筒。.
对于已经开始凝固的表面，不要过度加工。.
10. 保护地板
请保护新涂装表面，避免受气流、阳光直射、结冰、水、灰尘、振动以及过早踩踏的影响。.
只有在达到所需的养护和干燥条件后，才能铺设最终的地面覆盖层。.
自流平水泥的常见问题
| 问题 | 可能原因 | 纠正方向 |
|---|---|---|
| 流量不足 | 水量过少、纤维素醚用量过多、减水剂效率低下或浇筑延迟 | 检查水的精度、添加剂配比、温度和混合时间 |
| 隔离 | 水或高效减水剂用量过多，稳定性不足 | 优化颗粒粒度分布和稳定剂平衡 |
| 表面针孔 | 基材中的空气逸出或混入过多的空气 | 正确进行准备和底涂，并控制搅拌速度 |
| 表面起泡 | 添加剂不相容或消泡剂用量不足 | 评估消泡剂的类型、用量及混合顺序 |
| 开裂 | 水分过多、干燥过快、厚度过大、位移或收缩 | 控制水分、厚度、养护、接缝及基层位移 |
| 脱粘 | 灰尘、油渍、混凝土强度不足、未涂底漆或水压 | 改进预处理工作并确认基材的适用性 |
| 颜色不均匀 | 水、厚度、批次或养护条件的变化 | 规范调色流程，并保持切合实际的装饰效果预期 |
| 表面松软或积尘 | 水分过多、离析、过早干燥或养护不当 | 请按照水与原料的比例操作，并妥善保管新鲜原料 |
| 可见的酒液分层 | 相邻批次在作业时间内未混合 | 优化批次时间安排、人力配置和浇注计划 |
掺合料如何影响自流平性能
聚羧酸类高效减水剂
聚羧酸醚类高效减水剂有助于分散水泥颗粒。这使得混凝土具有高流动性，而无需完全依赖额外加水。.
正确的产品选择和用量取决于水泥、掺合料、温度以及凝结控制系统。用量过多可能会导致离析、泌水、起泡或凝结延迟。.
可再分散聚合物粉末
可再分散性聚合物粉末可提高粘结力、内聚力、抗弯性能和表面耐久性。.
聚合物用量必须与流变性、含气量、成本和干燥性能保持平衡。用量越高并不一定越好。.
消泡剂
在干混和湿混过程中混入的空气可能会导致产生针孔，并降低强度。使用一种相容的粉状消泡剂有助于释放这些空气。.
当纤维素醚、聚合物粉和高效减水剂发生变化时，消泡剂的性能可能会发生变化。必须对完整的添加剂组合进行综合测试。.
HPMC 和 HEMC
HPMC 和 HEMC 控制水分的流动以及新鲜状态下的稳定性。它们有助于减少 渗色与分层 同时保持表面平整。.
自流平砂浆所需的粘度要低于墙面腻子、石膏或瓷砖粘合剂。高粘度的纤维素醚会使砂浆过于浓稠，从而妨碍其正常流平。.
目标是达到足够的凝聚力，既能保持砂浆的均匀性，又不影响施工所需的流动性。.
自流平水泥用智威纤维素醚产品系列
智威（济南）新材料有限公司. 提供低粘度HPMC和HEMC产品，可用于自流平水泥及其他流动性砂浆的性能评估。.
| 配方目标 | 智威等级方向 | 选拔考量 |
|---|---|---|
| 在轻度保水辅助下的最大流量 | HPMC 400 或 HEMC 400 | 检查稳定性和止血效果是否足够 |
| 保持流动性的同时提高内聚力 | HPMC 4K 或 HEMC 4K | 从低剂量开始，并监测流量损失 |
| 在极稀的配方中出现大量出血 | 比较400和4K等级 | 评估气孔率、表面质量和强度 |
| 添加纤维素后平整度不佳 | 减少用量或选用粘度较低的等级 | 不要通过接受流量不足来解决稳定性问题 |
| 高粘度墙体砂浆 | 请使用专为该应用设计的更高粘度等级的润滑油 | 高粘度级别的材料通常不是自流平的首选 |
智威 HPMC 400 其在20℃的2%溶液中的公布NDJ粘度为400至600 mPa·s。该产品适用于自流平砂浆及其他需要控制保水率且不希望体积过大的流动性建筑系统。.
志伟 HEMC 400 据公布的数据，该产品在20℃的2%溶液中的布鲁克菲尔德RV粘度为280至450 mPa·s。在需要流畅性及轻度流变控制的应用中，可将其纳入筛选范围。.
当需要更强的凝聚力时，, 智威 HPMC 4K 或 智威 HEMC 4K 可能是一个有用的下一级测试标准。其公布的粘度范围较高，因此用量和 流量保持 必须加以密切监测。.
不应直接比较不同仪器测得的粘度数或不同浓度的溶液粘度数。最终选定时，应采用与生产计划中相同的胶凝材料、填料、砂、聚合物粉、高效减水剂、消泡剂、水灰比以及搅拌工艺。.
重要 实验室检测 包括初始流动、残余流动、养护时间、渗血、离析、含气量、凝结时间、表面针孔、收缩、粘结性、抗压强度、抗弯强度、表面硬度及耐磨性。.
常见问题
自流平水泥和混凝土是一样的吗？
不。自流平水泥通常是一种细粒水泥基砂浆，而非含有粗骨料的传统混凝土。.
其颗粒分级和添加剂配方专为高流动性、表面光滑以及相对较薄的地面施工而设计。.
自流平水泥可以作为成品地板使用吗？
只有明确归类为面层或磨耗层的产品才应保持裸露。.
标准底层材料旨在作为其他地板材料的基底，因此可能不具备足够的耐磨性或防污性。.
自流平水泥可以在旧混凝土上施工吗？
是的，只要混凝土结构完好、干净、处理得当，并且与所选底漆和自流平系统相容。.
必须首先解决基层材料强度不足、养护剂、油污、裂缝和潮湿等问题。.
可以直接涂在瓷砖或木地板上吗？
部分产品适用于预制瓷砖、水磨石、胶合板或工程木质基材。其他产品则仅限于混凝土和水泥基表面。.
位移、挠度、接缝、加固、底漆以及最小厚度要求各不相同。请遵循产品技术说明书，切勿一概认为所有自流平材料都适用。.
自流平水泥需要底漆吗？
大多数系统都需要使用兼容的底漆。底漆可控制吸水率、提高附着力，并有助于减少基材中的气泡。.
所需的底漆和稀释比例取决于基面是多孔的、致密的、水泥基的、石膏基的、木质的，还是已铺有瓷砖。.
自流平水泥具有防水性吗？
水泥基自流平砂浆在固化后可能具有一定的耐水性，但这并不意味着它就是防水膜。.
湿区、阳台及其他接触水的区域可能需要采用独立的防水系统。.
自流平水泥可以在户外使用吗？
虽然有些专用产品适合在室外使用，但许多常见的自流平基层材料仅适用于干燥的室内环境。.
户外产品必须能够经受住雨水、冻融循环、温度变化、紫外线照射以及排水条件的影响。.
自流平水泥的铺设厚度能达到多少？
厚度因产品而异。有些薄型系统起始厚度仅为几毫米，而深填充型产品则可铺设得更厚。.
例如，Sika Level-425 列出的典型施工厚度范围约为 1.5 至 50.8 毫米。在未核查其他产品技术数据的情况下，不应将此范围直接套用于其他产品。.
自流平地板为什么会开裂？
常见原因包括用水过多、砂浆过稠、干燥过快、基层强度不足、活动裂缝、伸缩缝、粘结力不足或配方不合适。.
在涂刷下一层之前，应查明原因。掩盖未解决的问题通常会导致裂缝转移到新涂层表面。.
结论
自流平水泥是一种工厂生产的、流动性极佳的水泥基砂浆，用于铺设平整光滑的地面。.
它可作为PVC、乙烯基、地毯、木地板、瓷砖及其他饰面的基层。高强度的面层产品在某些工业、商业及装饰应用中可保持裸露状态。.
良好的自流平性能不仅需要高流动性，材料还必须具备抗渗出和抗离析的能力，保持足够的工作时间，与基层粘结，控制收缩，发展强度，并形成均匀的表面。.
对于制造商而言，低粘度的纤维素醚（如智威 HPMC 400 和 HEMC 400）为注重流动性配方提供了切实可行的起点。当需要更强的内聚力时，可考虑采用 HPMC 4K 和 HEMC 4K。.
必须通过在完整的自流平水泥配方中进行测试，以确认正确的等级和用量。.
